제품정보

장비개요

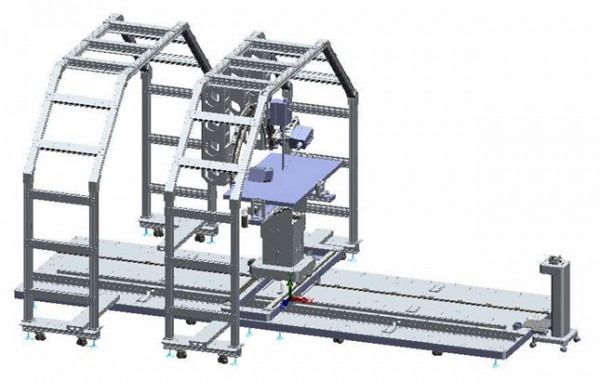

Display measure system은 디스플레이 패널의 특성을 측정하는 장비로 휘도, 색좌표 등의 특성을 측정하여 사용자가 원하는 형식의 결과 레포트를 생성해주는 시스템입니다.PC와 연결할 수 있는 모니터나 TV를 측정하는 경우 별도의 패턴 제네레이터 없이 패턴을 표시하는 기능도 포함할 수 있습니다.

장비사양

• DUT Type : OLED, Flexible display, LCD, BLU, etc.
• DUT Size : Min. 1” ~ Max. 170”
• Axes : 2~12Axes
• LMD Type : Topcon, Minolta, Photo Research, Admecy, etc.
• Dark Box : Less than 1Lux
• Measurement Standards : VESA, TCO, ISO, CQC, SAMSUNG, LG, Apple, etc.
• Pattern Generator : Max. 4K (Wireless control)
• Power Supply : DC & AC
• Temperature & Humidity Chamber : -40℃~120℃ (optional)

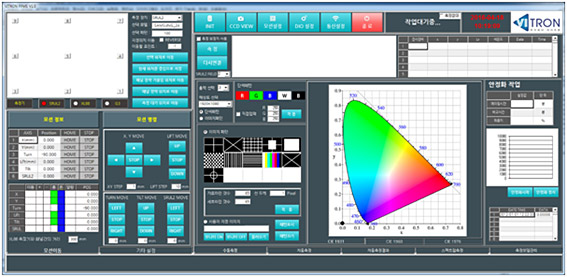

측정결과를 표시하는 화면으로 수치로 표현하거나 색좌표상의 위치를 확인할 수 있습니다.

자동 검사 목록입니다.
사용자가 지정한 순서에 따라 균일도 검사, 색상검사 등의 검사를 순차적으로 수행할 수 있습니다. 검사목록을 저장하여 차후에 간편히 다시 검사할 수 있습니다.

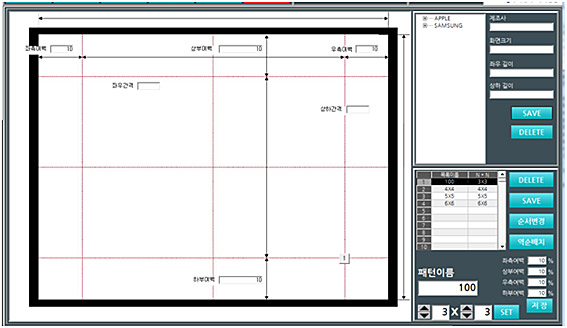

검사할 디스플레이를 설정하는 화면입니다.
검사할 디스​플레이의 크기를 설정하고 측정하고자 하는 포인트를 지정하여 균일도 검사를 수행할 수 있습니다. _​
